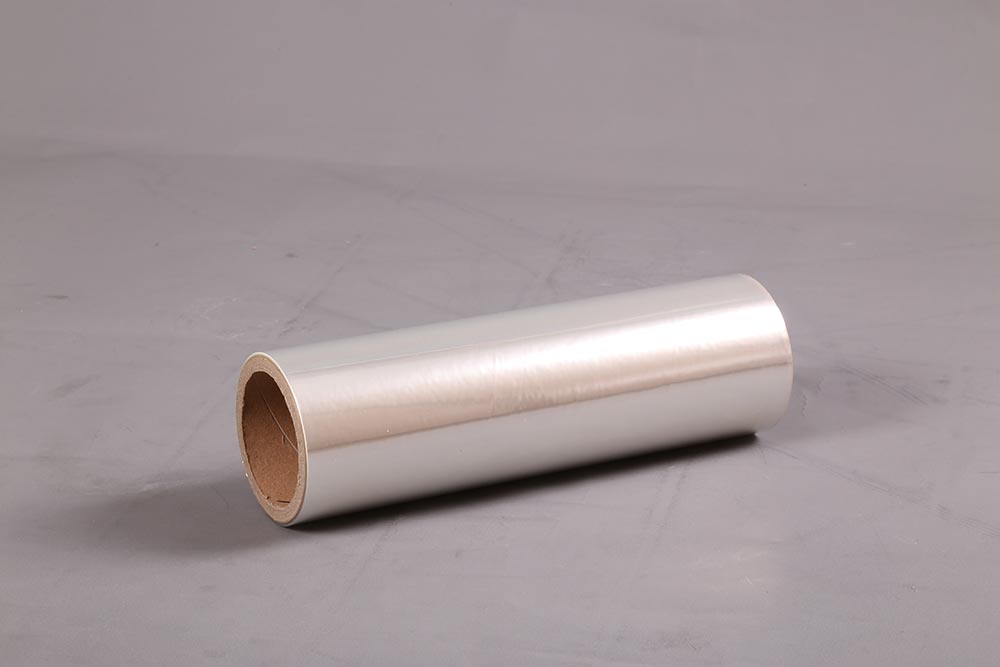

在柔性電子、OLED封裝及高端光伏面板等精密制造領域，氧化硅PET膜憑借其優異的透明度與阻隔性能，成為了關鍵的基材或封裝材料。然而，并非所有的氧化硅鍍膜PET都能達到工業級的高標準，其核心差異往往在于PECVD（等離子體增強化學氣相沉積）這一鍍層工藝的精細度。對于B2B領域的采購與技術負責人而言，理解PECVD工藝參數如何微觀地影響薄膜的水氧阻隔性能，是甄選優質供應商、規避產品失效風險的必修課。因?yàn)橹挥型ㄟ^高度致密、均勻的鍍層工藝，才能在柔性的PET基材上構筑起一道真正的“防御墻”，阻隔水汽與氧氣對內部敏感器件的侵蝕。

PECVD工藝之所以被廣泛應用，關鍵在于其能夠在相對較低的溫度下沉積出高質量的氧化硅薄膜。其核心原理是利用射頻電源將硅烷類前驅體氣體（如HMDSO或TEOS）與氧氣或氮?dú)怆婋x成等離子體，這些高活性的離子團在PET基材表面發生反應沉積成膜。這一過程對能量密度的控制要求極高，如果射頻功率過低，等離子體活性不足，沉積的氧化硅薄膜結構就會疏松多孔，存在大量微觀缺陷，無法形成連續的阻隔層，水氧分子便會輕易滲透；反之，若功率過高，雖然能提升沉積速率，但過大的離子轟擊力會破壞PET基材表面，甚至導致薄膜內應力過大產生微裂紋，同樣會大幅降低阻隔性能。因此，尋找能量輸入與薄膜結構致密性的最佳平衡點，是PECVD工藝的第一道門檻。

除了能量控制，前驅體氣體的配比與流量穩定性也是決定水氧阻隔性能的關鍵變量。在PECVD反應過程中，氧化硅的化學計量比（Si:O）直接決定了薄膜的化學穩定性與結構密度。精準的氣體流量控制系統能確保前驅體充分反應，形成接近二氧化硅（SiO2）理想結構的無機致密層。如果氣體混合不均或配比失調，薄膜中可能會殘留未反應的有機基團，這些有機成分會隨著時間推移發生水解或氧化，不僅導致薄膜變黃、透光率下降，更會在阻隔層內部形成親水通道，使水汽透過率（WVTR）隨時間推移而急劇升高。對于要求壽命長達數萬小時的高端電子器件而言，這種由工藝缺陷導致的“慢速失效”往往是致命的。

更深層次的影響體現在鍍層與PET基材的界面結合力與內應力管理上。由于PET塑料與無機氧化硅的熱膨脹系數差異巨大，在鍍膜過程中的溫度變化及沉積后的冷卻階段，極易產生界面剝離或薄膜龜裂。優秀的PECVD工藝會采用梯度過渡層技術或多層堆疊工藝，即在純無機層與PET基體之間引入有機-無機過渡層，以緩沖界面應力。這種工藝手段能顯著提升薄膜的柔韌性，使其在后期的模切、彎折等機械加工中保持完好，從而確保在實際應用工況下，阻隔性能不因物理形變而出現斷崖式下跌。這種工藝細節的把控，往往是區分普通薄膜與高端阻隔膜的分水嶺。

綜上所述，氧化硅PET膜的水氧阻隔性能并非單一材料的特性，而是PECVD鍍層工藝精度的綜合體現。從等離子體的能量密度控制，到氣體配比的精準計量，再到界面應力的精細化管理，每一個環節的工藝波動都會被放大為最終產品的性能缺陷。對于工業品采購方來說，選擇具備成熟PECVD工藝控制能力、能提供穩定水汽透過率測試數據的制造商，是保障下游產品良率與可靠性的基石。只有深入理解這背后的工藝邏輯，才能在復雜的材料市場中選對產品，為高端制造保駕護航。
